电解电容电解关键参数

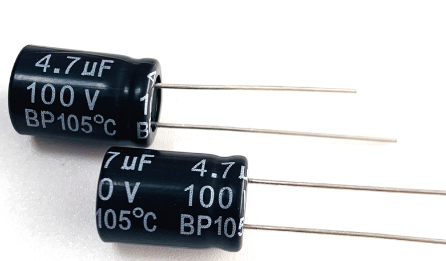

  铝电解电容器是通过使用含有液体电解质的铝圆柱体作为负极，并插入弯曲的铝条作为正极而制成的。需要进一步的直流电压处理以在正电极上形成一层氧化物膜作为电介质。它的特点是容量大，但泄漏高，稳定性差，正负极性强，适用于功率滤波或低频电路。使用时，不能将正极和负极接反。

  铝电解电容器的主要参数

  铝电解电容器的初学者或缺乏经验的用户往往只关注额定电压和额定容量这两个主要参数。事实上，在要求不高的情况下，选择这两个参数就足够了。然而，作为一种电子产品设计，铝电解电容器的其他参数也至关重要。这就是为什么我们经常看到制造商手册中列出许多参数的原因。以下是铝电解电容器的一些主要参数。

1、标称参数为电容器外壳上列出的值。

静电容量，单位为UF；工作电压，缩写为WV，应为标称安全值，这意味着在应用电路中，不应超过该标称电压；温度通常为85度或105度，在高温条件下（如纯A类功率放大器），建议选择标称105度。通常，选择较高的温度系数也有助于提高其他参数的性能。

2、等效串联电阻ESR。

ESR的水平与电容器的容量、电压、频率和温度有关，并且ESR要求越低越好。当额定电压固定时，容量越大，ESR越低。在容量固定的情况下，选择额定电压较高的品种可以降低ESR。ESR在低频时高，在高频时低，高温也会导致ESR增加。等效串联电阻ESR可以在许多品牌的规格手册中找到。

3、漏电流

铝电解电容器都有漏电，这是由其物理结构决定的。不用说，漏电流越小越好。电容器容量越高，漏电流就越大；降低工作电压可以减少漏电流。选择耐压性更高的品种也有助于减少漏电流。综合以上两个参数，在同等条件下优先选择耐高压品种，确实是一种简单可行的方法；降低内阻，减少漏电流，减小损耗角，延长使用寿命。确实有很多好处，但价格会更高。有一种说法是，当电解电容器在远低于额定工作电压的电压下工作时，由于无法在电极和电解质之间实现有效的去极化，会导致电解电容器极化，降低纹波电流，增加ESR，从而过早老化。然而，这一说法的前提是“远低于额定工作电压”。根据一些长期的实践经验，选择额定工作电压标称值的2/3左右作为正常工作电压是合理的。在业余时间，我可以大致估计电解电容器的泄漏电流。对相同容量的电解电容器按其额定耐受电压充电，静置一段时间，然后检查电容器两端的电压降。电压降越小，泄漏电流越小。

4、散逸因素（DF）

有时DF值也用损耗角tan表示，其中DF值的高或低与温度、容量、电压和频率有关；当容量相同时，带支架的电压越高，DF值越低频率越高，测向值越高温度越高DF值通常不会在电容器或规格上标明。当选择电容器进行DIY时，可以优先考虑带支架的更高电压。例如，当工作电压为45V时，选择50V不是很合理。尽管从电压下的正常操作来看，使用50V并不不合适，但在DF值方面有一层考虑因素。使用63V或71V带支架电压会带来更好的性能。

5、纹波电流Irac。

纹波电流是石材机械滤波电路的一个重要参数。纹波电流Irac越高越好。他的身高与工作频率有关，Irac随着频率的增加而增加，Irac则随着频率的降低而减少。传统上，人们认为我们需要在低频下具有高纹波电流，以实现良好的高电流放电特性，使低频更稳健、更饱满、更具弹性，以及良好的控制和驱动特性；事实上，高频下的高纹波电流也大大有助于改善音质，从而在高频下实现更好的扩展和降低粗糙度。

铝电解电容器的选型参数：

  电路系统性能的稳定性和可靠性与所选择的元件参数、等级、质量等密切相关。设计人员应根据产品的应用环境和电气性能要求，准确提出元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸等与电路性能密切相关的要求。由于在所有无源元件中故障率最高，铝电解电容器的选择尤为重要。

铝电解电容器选型要点：

容量、耐压、温度范围、组件包装形式和尺寸

纹波电流、纹波电压

漏电流、ESR、耗散因数、阻抗/频率特性

电容器寿命

全面考虑实际需求、性能和成本
