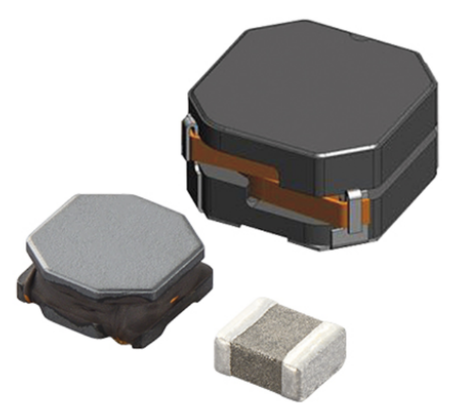

电感技术参数

2022-05-25


电感量:一般DCDC芯片厂商会有推荐值,参照选择即可。



DCR(直流电阻):这个很好理解,相同磁芯的情况下,电感量越大,就需要更多的绕线,绕线越多直流电阻越大。



精度(容差):根据自己需求选择,±20%是常用精度。

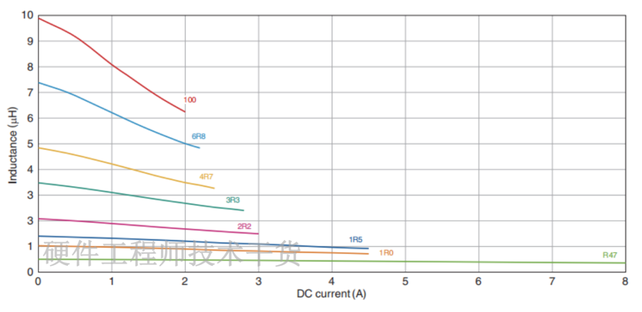

Isat(饱和电流):也叫直流叠加额定电流,当电感上流过的直流电流逐渐增大时,电感磁芯逐渐进入饱和状态,电感量会逐渐减小,当电感量下降30%时的电流称作饱和电流。注意一下不同厂家的饱和电流定义不一样,有些厂家设定为20%,互相替代使用时要注意。相同磁芯的情况下,感值越大,越容易饱和,即饱和电流越小。




Itemp(温升电流):当电感上流过的电流逐渐增大时,电感温度逐渐升高,当升高到一定程度时的电流叫做温升电流。大多数厂家会提供温升40℃时的电流。相同电流的情况下,直流电阻越大,发热越多,温升电流越小。



电感频率特性:如下图随着频率逐渐增大,开始感值没有多大变化,随后迅速上升,达到顶峰后逐渐变小,这是电感的实测值,手册里标注了测试设备型号。一直不理解这个图,如果纵坐标换成感抗那就很好理解,但是这里是电感量,不知道为啥,电感量先升高然后下降,有知道的朋友欢迎评论区留言。电感在DCDC上使用时一般开关频率最大也就是几Mhz,这个曲线不影响选型,注意一下就好。
