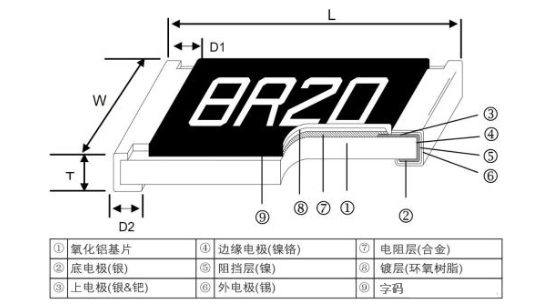

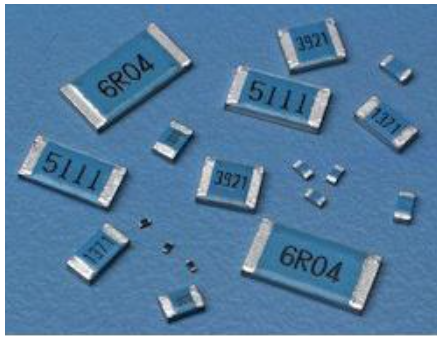

贴片电阻器(SMD Resistor)是金属玻璃釉电阻器中的一种,是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。如果是贴片薄膜电阻,那么采用真空蒸发、磁控溅射等工艺方法制作而成的。

贴片电阻具有耐潮湿、耐高温、温度系数小等特性,主要优势如下:

1、体积小、重量轻;

2、适应再流焊和波峰焊;

3、电性能稳定、可靠性高;

4、装配成本低、价格便宜;

5、机械强度高、高射频。

贴片电阻命名方法

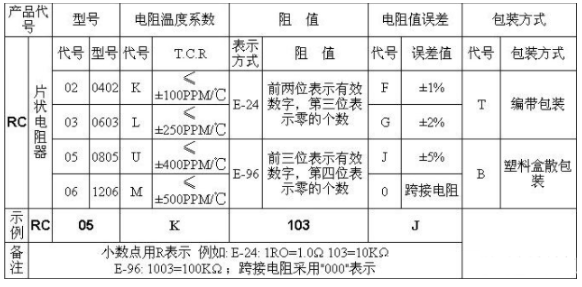

贴片电阻命名方法还是比较简单的,只需要稍微理解下字母和数字的含义就OK了,具体命名方法参看下图:


贴片电阻的分类

按照不同的结构、材料和用途来划分,贴片电阻可以分为划分成多个种类。

1、按照结构形式可分为矩形贴片式电阻和圆柱形贴片式电阻

矩形帖片式电阻器主要应用于频率较高领域,而圆柱形贴片式电阻器实质上是将插孔式电阻引脚去掉而形成,具有高射频、噪声低等特点。


2、按制作材料分为薄膜贴片式电阻和厚模贴片式电阻

厚膜贴片式电阻是应用最为广泛的一种电阻器,厚膜贴片式电阻器是在真空中镀上一层合金电阻膜于陶瓷极板上,再加玻璃材料保护层及三层电镀而成。

薄膜贴片式电阻是采用真空溅射或蒸发等工艺将电阻型材料积淀在绝缘基体上制成,具有低温度系数(正负5ppm~正负50ppm)和高精度(正负0.01~1%)等特点。

具体区别参考:小常识:贴片薄膜电阻和厚膜电阻的区别有哪些?

3、按使用用途划分

按照使用的用途进行换分,可以分为普通贴片式电阻器、零欧贴片式电阻器,低阻贴片式电阻器、高阻贴片式电阻器、高压贴片式电阻器、高频贴片式电阻器、功率贴片式电阻器、精密贴片式电阻器、高稳定型贴片式电阻器等类型。

4、按阻值变化划分

按阻值变化划分的情况可以分为固定阻值和可变阻值电阻器。

5、按EIA规格分类

EIA(美国电子工业协会)对电阻元件的规格进行了定义,其中电阻器标称值和允许偏差定义了7个类别,其中E24系列为普通贴片式电阻器,E48,E96,E192系列为精密贴片式电阻器。

贴片式电阻器的规格参数

目前贴片式电阻器主要参数包括封装尺寸及其代码、额定功率、最大工作电压、额定工作温度、标称电阻值和允差温度系数等。



1、贴片电阻的封装尺寸及其代码

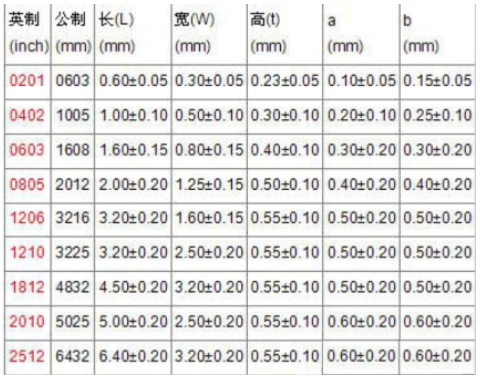

贴片式电阻器的封装尺寸及其代码有英制和公制两种表示方法,主要关系如下图所示:


2、贴片电阻的允许误差

贴片电阻的允差误差一般分为4级,F级为正负1%,G级为正负2%,J级为正负5%,K级为正负10%。其中F级与G级为精密电阻器,J级与K级为普通电阻器。

3、贴片电阻器标称阻值

贴片电阻的标称阻值是按照允差来划分的,最常用的是按照F级和J级来划分的,在贴片电阻器上标明的代码为3位字母或数字和4位字母或数字。

三位字母或数字代码的贴片电阻器的标称值。当三位全是数字时,其中前两位表示数字,后一位表示零的个数,如470表示47欧姆,R代表小数点,如7R8表示7.8欧姆。

四位字母或数字代码的贴片电阻器的标称值。当四位全是数字时,其中前三位表示数字,后一位表示零的个数,如4700表示470欧姆,当前三位中有字母R时,R代表小数点,第四位的数字表示零的个数,如72R0表示72欧姆。

4、贴片式电阻器的温度系数

贴片电阻的温度系数有2级,W即温度系数为正负200ppm,X级,即温度系数为正负100ppm,只有允差为F级的贴片电阻才采用X级,其它级允差一般为W级。

5、贴片电阻的额定功率与最大工作电压

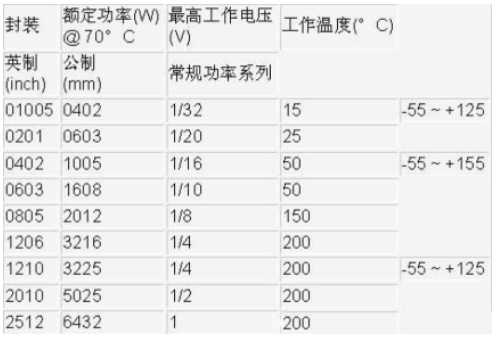

贴片式电阻器的封装尺寸与额定功率和最大工作电压的关系如下图所示:


贴片电阻器选用注意事项

1、贴片电阻器的阻值和允差

选用的的贴片电阻器的标称阻值与所需电阻器阻值差值越小越好,在选择贴片式电阻器的允差时,要注意电路的应用场合,如果应用于RC电路中,贴片电阻器的允差要优于正负5%,而对退耦、滤波等允差要求不高的电路,允差范围为正负10%~20%。

2、贴片电阻器的额定功率和最大工作电压

贴片式电阻器的额定功率应大于实际承受功率的2倍以上,以确保贴片式电阻器在电路中长期工作的可靠性;另外,贴片式电阻器的最大工作电压不能低于所用电路中的实际工作电压,同时还要满足额定功率的选择要求。

3、贴片电阻器的维修

在维修时,所选择的贴片式电阻器应与所替换的贴片式电阻器的型号要一致。


总结

其实贴片式电阻器的优势特性还是比较多的,而且由于成本和价格便宜,因而应用也非常的广泛,它也是当前比较常用的电子元器件之一。
