ptc热敏电阻的特性及用途

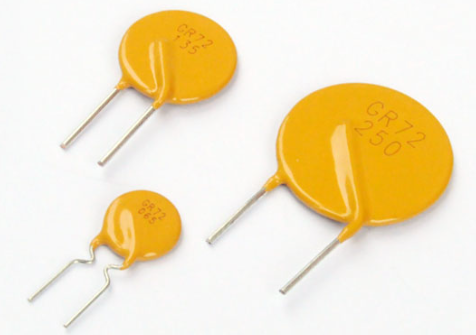

  PTC热敏电阻是一种温度系数为正的热敏电阻，电阻随温度的升高而增大。这种电阻器通常由钛酸钡材料制成，通过不同的生产工艺和应用，需要将其制成特殊形状的部件。我们经常使用它的电阻温度、电压电流和电流时间特性，而不同特性的根源在于不同的封装需要适应不同的情况。

1、过电压、过电流、过载等保护

  PTC过电压、过电流、过载等保护装置应用广泛。在PTC直接串联电路中，电路短路或其他原因会导致电流问题。PTC热敏电阻可以抑制过大的电流，甚至可以防止电流保护所需的部件或电路。主要用于电力变压器、各种充电器、过电流热保护的各种仪器仪表，这是PTC热敏电阻应用最广泛的功能，我们也看到了更多，尤其是在电力设备中。

  PTC热敏电阻作为过电流保护元件串联到电路中，保护变压器。当电路由于各种原因导致部件或负载短路，导致电流过大时，PTC热敏电阻将起到抑制电路中过大电流产生的作用。需要注意的是，在选择最大无功电流和工作电压时，还应考虑额定零功率电阻、工作温度范围和组件封装等因素。当电路正常工作时，通常建议选择最大工作电流的1.5倍左右。

2、电机、压缩机等的启动辅助

电动机起动时必须克服自身的惯性。例如，单相起动在起动过程中需要更大的转矩。当旋转正常时，所需的扭矩并不是很大。在这种情况下，可以在电机上增加一个辅助电路，这可以理解为一个辅助源。这相当于电动汽车爬坡需要更大的动力。PTC热敏电阻串联连接以形成辅助电路。

例如，对于冰箱压缩机，当启动过程中电阻热阻值增加时，压缩电机的启动绕组通电，压缩机的主绕组同时运行。当电阻变得很高时，启动绕组相当于断开，压缩机可以正常运行。

PTC热敏电阻的功能不仅用于开关电源，而且在许多方面都有应用。

3、消磁应用，如彩色电视和显像管

  PTC热敏电阻的作用是消除色差、地磁等杂散磁场对彩色图像的影响。普通彩电的自动消磁电路一般由消磁线圈和消磁电阻两部分组成。PTC消磁部件利用其电流-时间特性进行操作。

  串联连接消磁电路后，由于PTC元件的初始电阻较小，通过消磁线圈的初始电流较大，导致线圈产生强大的交变磁场。PTC消磁元件由于自身发热，电阻会增大，电路中的电流会逐渐衰减，削弱线圈中的交变磁场，从而达到消磁的目的。该系列产品用于彩色电视、彩色电视显示器和其他CRT的消磁电路。
