钽电容正负极如何区分

位置:主页 > 产品资料 > 与其他品牌对比

钽电容正负极如何区分

2022-08-01

钽电解是一种电解电容器。虽然体积小,但使用寿命长,适合高温操作。钽电容器属于极性电容器。操作过程中,请勿将钽电容器的正负极连接错误。一旦错误连接严重,就会引起爆炸。你知道如何区分钽电容器的正负极吗?


如何区分钽电容器的正负极

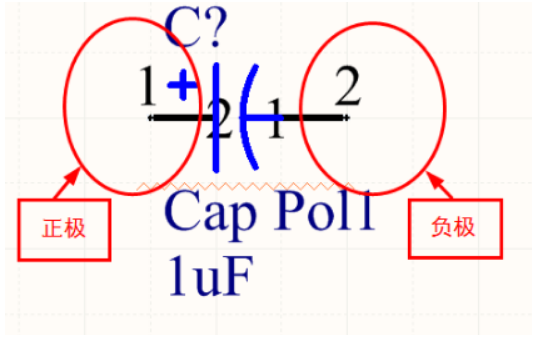

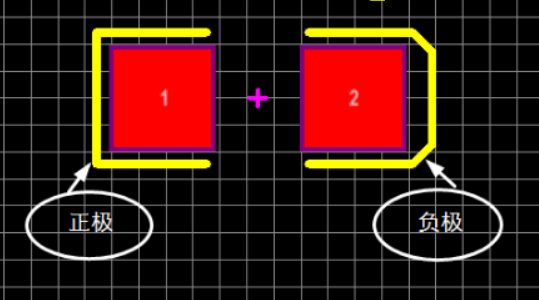

带有标记(水平线)的一端是正极,另一端是负极;铅钽电容器的长脚是正极,短脚是负极。如果正负极反向连接,钽电容器将不工作,甚至造成可怕的后果:如果是轻的,电容器将被烧毁;严重时会引起电容爆炸。因此,在安装钽电容器时要小心。




当你不知道芯片钽电容器的正负极时,你也可以用万用表测量。电容器两极之间的介质不是绝对绝缘体,其电阻不是无限大的,而是一个有限值,通常大于1000兆欧。电容器两极之间的电阻称为绝缘电阻或泄漏电阻。只有当电解电容器的正极端子连接到正极电源(电阻块中的黑色探针),负极端子连接到负极电源(电阻板中的红色探针)时,电解电容器泄漏电流才小(泄漏电阻大)。


相反,泄漏电流增加(泄漏电阻减小)。这样,我们首先假设某个极为“+”极,万用表选择r*100或r*1k档,然后将假设的“+”极与万用表的黑色表笔连接,另一个电极与万用表笔的红色表笔相连,并记下表笔的停止刻度(表笔的电阻值在左侧较大)。对于数字万用表,我们可以直接读取读数,然后放电电容(两个引线接触),然后调整并再次测量两个探针。image.png

钽电容器的主要特性


1、钽电容器具有很高的工作电场强度,比任何类型的电容器都大,以确保其小型化。


2、钽电容器容易获得大电容,在电力滤波器、交流旁路等应用中几乎没有竞争对手。


3、钽电容器具有单电导性,即所谓的“极性”。在应用过程中,应根据电源的正负方向连接电流。电容器的阳极(正极)连接到电源的“+”极,阴极(负极)连接到供电的“-”极。如果连接不正确,不仅电容器无法工作,而且泄漏电流非常大,铁芯会在短时间内发热,损坏氧化膜,然后发生故障。


4、钽电容器的工作电压有一定的上限,但这方面的缺点对于与晶体管或集成电路电源匹配并不重要。


5、钽电容器具有储电、充电和放电的特性。
