晶振与电容连接的作用

2022-09-16

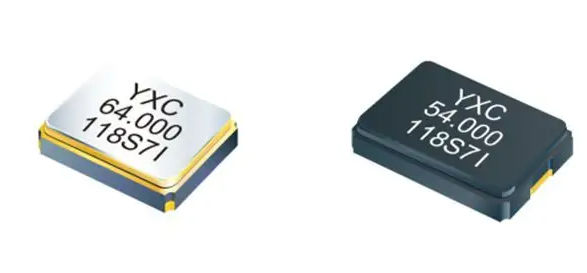

晶振通常称为晶体谐振器,是一种机电器件。它由电损耗小的石英晶体制成,经过精确切割和研磨,镀有电极,焊接有引线。这种晶体有一个非常重要的特性。如果通电,就会产生机械振动。相反,如果给它机械力,它就又会产生电。这种特性称为机电效应。



为什么晶振需要电容器


1.为了满足共振条件。具体而言,晶体元件的负载电容是指电路中晶体两端的总外部有效电容。它是晶振正常振动所需的电容。通常,外部电容用于使晶振两端的等效电容等于或接近负载电容。并非所有晶振电路都需要匹配电容器。是否必要取决于振荡电路的形式,应使用晶体的等效模型进行分析。


2.接地:晶体旁边的两个电容器接地,实际上是电容器三点电路的分压器,接地点是分压器。以接地点(分压点)为参考点,振荡引脚的输入和输出反相,但从并联谐振电路(即石英晶体两端)的角度来看,形成正反馈,以确保电路的持续振荡。


也可以这么理解:

测试期间,晶振的标称值具有“负载电容”条件。当在操作过程中满足此条件时,振荡频率将与标称值一致,即晶振只有在连接适当电容时才能正常工作。
