变化规律有三种不同的形式。
X型是一条直线,其阻力根据角度均匀变化。适用于电压分割和电流调节。例如电视中的现场频率调整。
类型Z是指数类型。其阻力随旋转角度呈指数变化(阻力起初变化缓慢,然后变得更快)。它通常用于音量调节电路。由于人耳的听觉特性与声音响度接近对数关系,当音量从零逐渐增大时,人耳对听力的音量变化最为敏感。当音量增大到一定程度时,人的听觉逐渐变得迟钝。因此,指数电位器通常用于音量调节,以使声音变化听起来稳定舒适。
类型D为对数。其阻力随旋转角度呈对数关系变化(即阻力开始变化快,之后变化慢)。这种方法通常用于仪器和设备的特殊调整。使用此电位计调整电视中的黑白对比度可以使对比度更合适。
电路中的一般调整采用价格低廉的碳膜电位器;应使用多圈电位计或精密电位计进行精确调整。

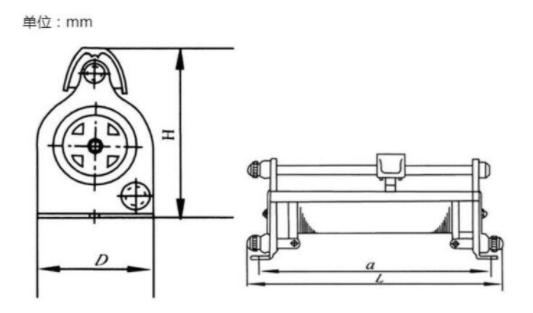

综上所述,滑动电阻器主要通过上下调节来起到保护电路的作用。
